船用充电器(机) Function
用途和性能
主要将船舶交流单相220V或三相380V通过硅整流器件转换为直流,对蓄电池(组)进行充电,充电器的输入电压和输出额定电压、额定电流等- -般按规格选用,特殊的可根据用户要求设计制造。
充电器允许连续工作,整流原件为自然空气冷却,防护等级为IP23.
充电器输出电压可分为有级调压和无极调压两种,有A:硅整流式、B:磁饱和式、C:开关量式、D:进口充电模块式, C. D型可满足恒压限流之功能,可做稳压电源用。

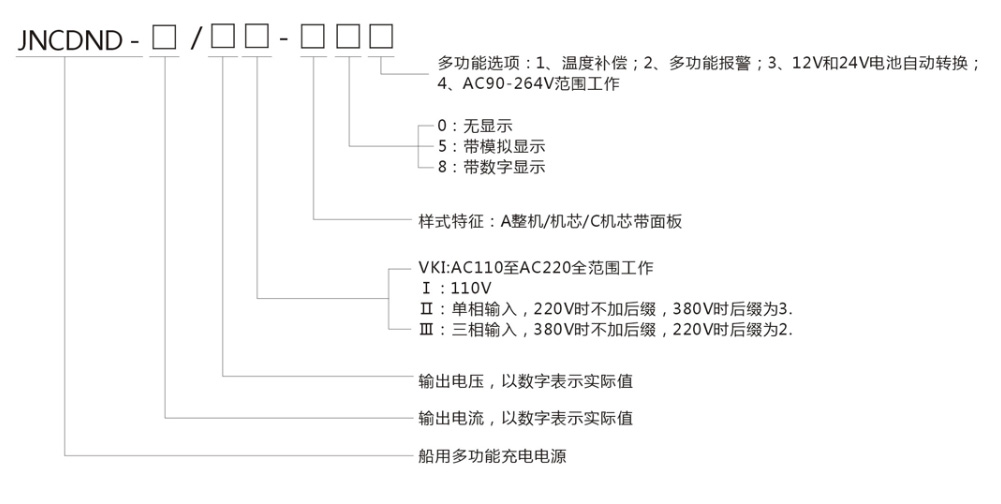

型号含义Model meaning

JNCDND是应用高频PWM脉宽调制技术,以IGBT、场效应功率管和脉宽调制集成控制器为主要部件而构成的开关电源式多功能充电电源。
它省去了笨重又有噪音的工频变压器,使得整机重量只有可控硅充电电源的四分之- , 3KW的JNCDND充电电源整机重量8公斤。电源提供有多个功能模块选配,整机采用智能冷却,即使在最高温的机舱内也能保证电源可靠工作。JNCDND系列电源满足中国船级社的各种规范规则,符合船用电气及规范的基本标准。

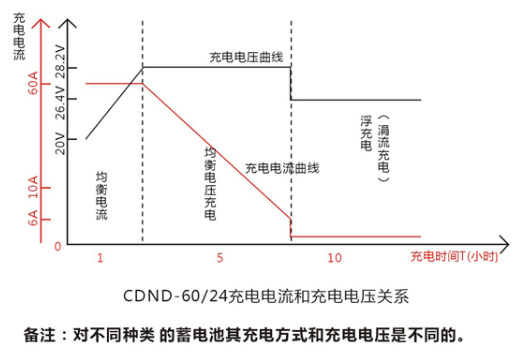

本充电电源为三阶段自动充电电源(恒流均衡充电-恒压均衡充电浮充电)如下图所示。对电瓶充电的全过程是先进入均衡充电,自动完成先恒流,后恒压,待电流降到接近零时均衡充电完成，令其(手动和自动)转入"浮充",以涓流维持电瓶在满充状态。
漆充电详细过程如下图:

主要用途The main purpose
适用于各种海洋平台、船舰、为船上各种电池提供稳定可靠的充电.
功能特点Function
1、具有输入过、欠压保护和输出过流及短路保护(仅限2KW以上机型) . .
2、输入电压形式,单相110V到380V或三相220V到440V.
3、适用蓄电池容量从80AH到2000AH或更高。
4、采用三段式充电,充电模式自动转化。
5、适用于任何种类的电池。
6、处于不同环境的电池充电,可选配具有充电电压温度补偿功能模块。
7、可选配多种功能配置,满足不同功能需求。
8、外形尺寸灵活,可用于充放电板内组装.
9.当充电电源给电池充电同时给负载供电时,电源在电池充满后自动转为稳压电源。
10、输出电压和输出电流也可手动调节。

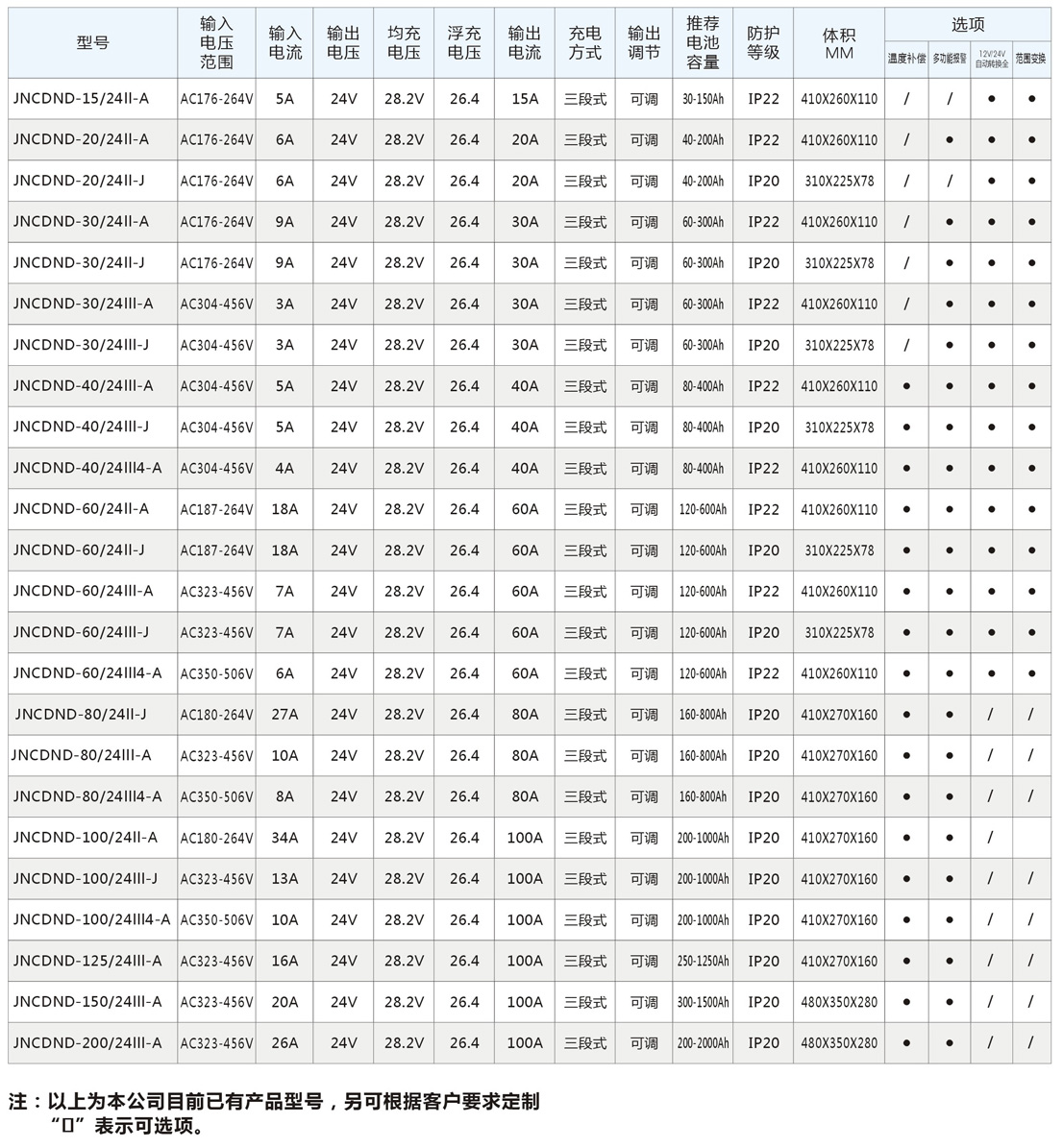

主要技术指标Technical parameter
1.输入电压: AC110V+15% ; AC220V+ 20% ; AC380V+ 20% ; AC440V+15% (每种输入电压可选单相或三相)
2.稳压精度: s1%
3、恒流精度:≤1%
4、输出电压纹波: Vp-p≤1%
5、输出额定电压: DC12V, 24V, 48V, 110V, 220V (可选)
每节蓄电池浮充电压: 13.2V ;均充电压: 14.1V
6.输出额定电流: 10A, 20A, 30A, 40A, 60A, 80A, 125A, 150A, 200A(可选)
7.工作效率:≥85%(额定测试)
8、工作时间:长期
9、冷却方式:风冷
10、 防护等级: IP20或IP22. IP44产品符合GB7061-98《船用低压开关设备和控制设备装置通用技术件》和GB/T14545-93 《船用半导体变流器通用技术条件》的相关规定,符合《钢制海船入级规范》的有关规定。
11.保护功能:输入过欠压保护(可选) ;输出过欠压保护;输出过流及短路保护;过热保护。
环境条件
工作温度: -10°C~55*C
贮存温度: -40°C-85*C
相对湿度:≤90% ( 40+2*C )
大气压力: 70~ 106Kpa
横倾: +15°
纵倾:士5°
横摇: +45° (周期5 ~12AS )
纵摇: +10° (周期5~7S )
冷却方式:风冷
