配电安全监测系统通过装于配电板内的配电监测采集模块，对负载断路器工作状态、电气参数（电流、电压等）进行监测和显示，并将监测数据上传至电力监测系统。
工作原理
通过安装于负载开关的监测模块实时采集负载的电压、电流等电气参数及开关状态。并通过RS485接口以MODBUS总线型式传送至PLC控制系统。经过数据处理后在HMI集中显示，并通过RS485接口把监控数据传送至电力监测系统。
2.3.1负载监测回路
监测采集模块通过采集负载的开关状态、电压和电流等参数并进行数据转换和处理，并以RS485接口2线制以MODBUS总线型式把监测数据传送至PLC控制器进行数据处理。

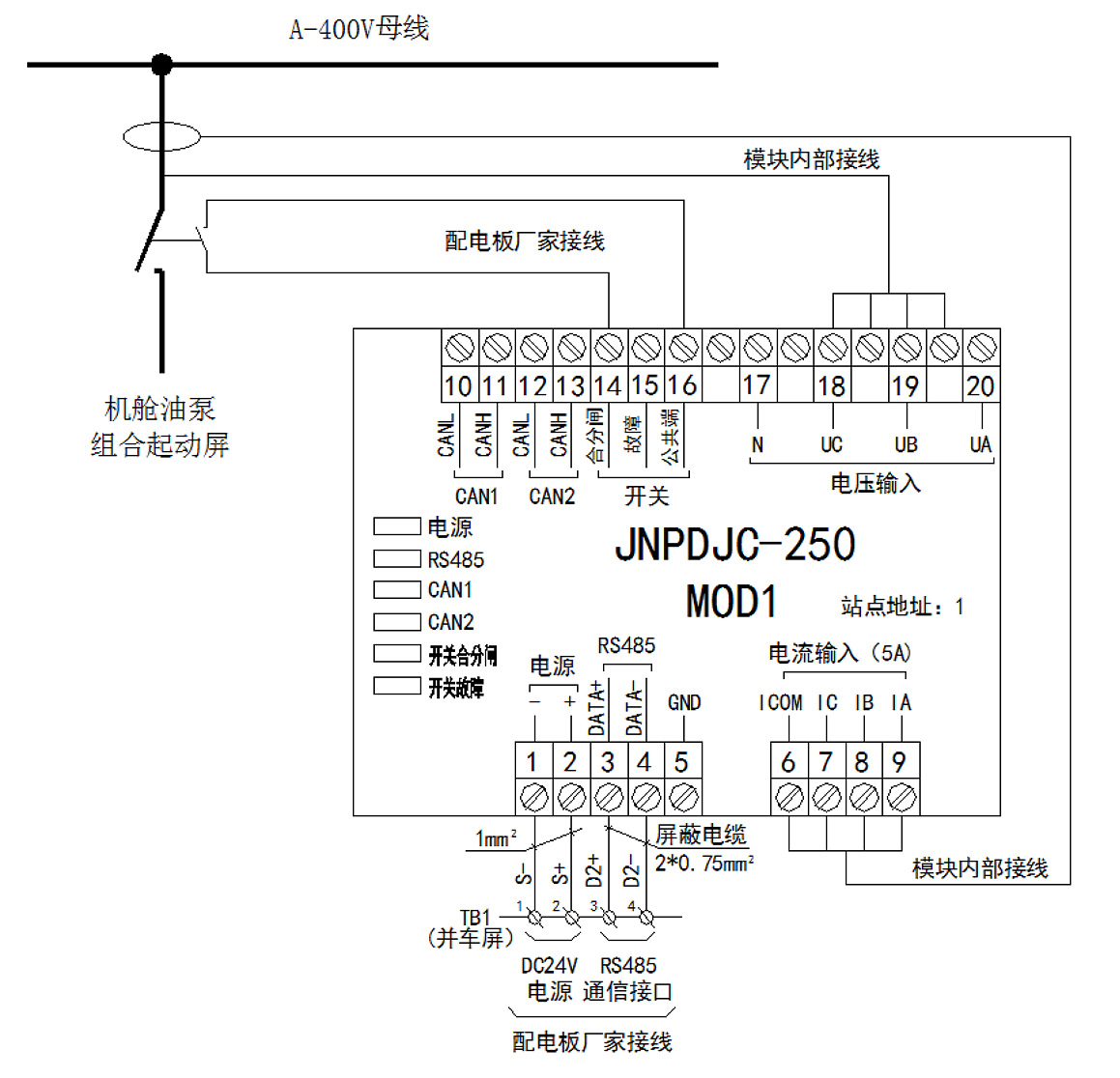

图2-1 负载监测回路
2.3.2控制和显示回路
PLC控制器通过RS485接口接收各负载的监控数据并做转换处理，通过以太网接口与HMI实时通信。HMI可以实时监测负载的开关状态、电气参数及通信状态，同时PLC控制器把处理后数据以RS485接口型式上传至电力监测系统（综合网络平台）。

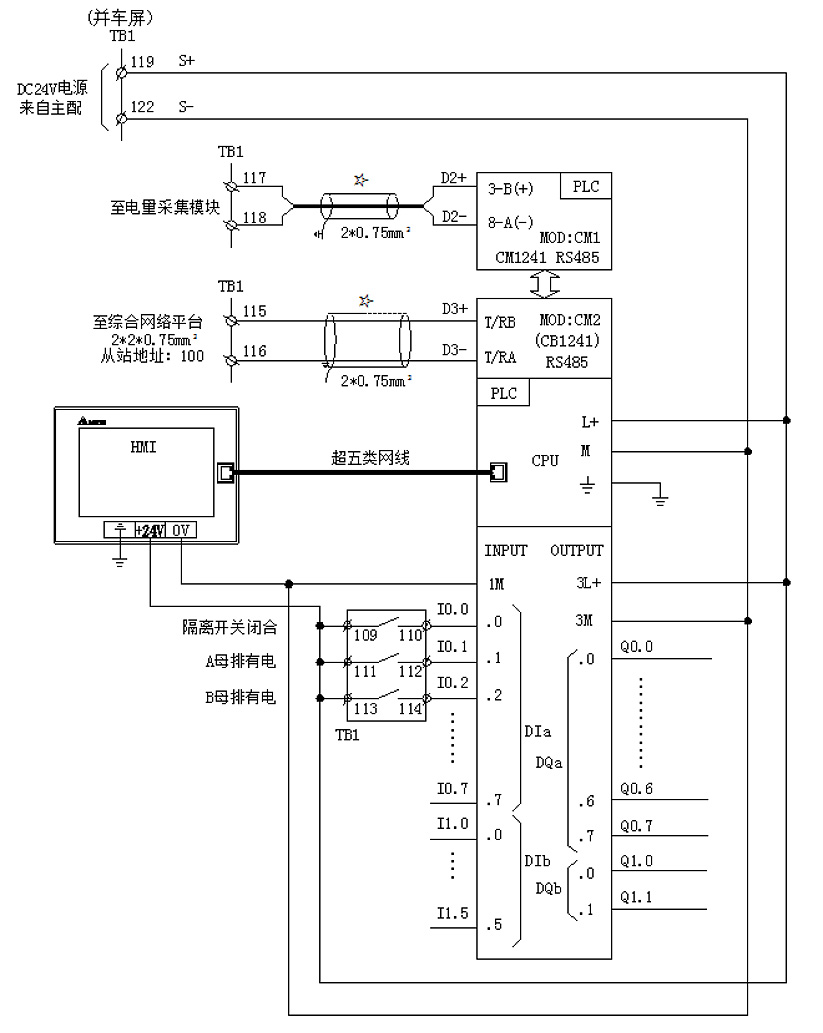

图2-2 控制和显示回路
2.3.3人机界面设计
配电安全监测系统配置触摸屏，人机界面友好，操作人员可以直观的观察负载开关的工作状态、母排的带电状态、电压参数、电流参数、功率（有功和无功）、频率、功率因数及通讯状态等信息。由于本船需要监控的负载开关数量较多（27个），所以设置了多个页面显示，每个页面显示3个负载开关的监控数据，每个页面分别设置了“上一页”和“下一页”进行翻页。

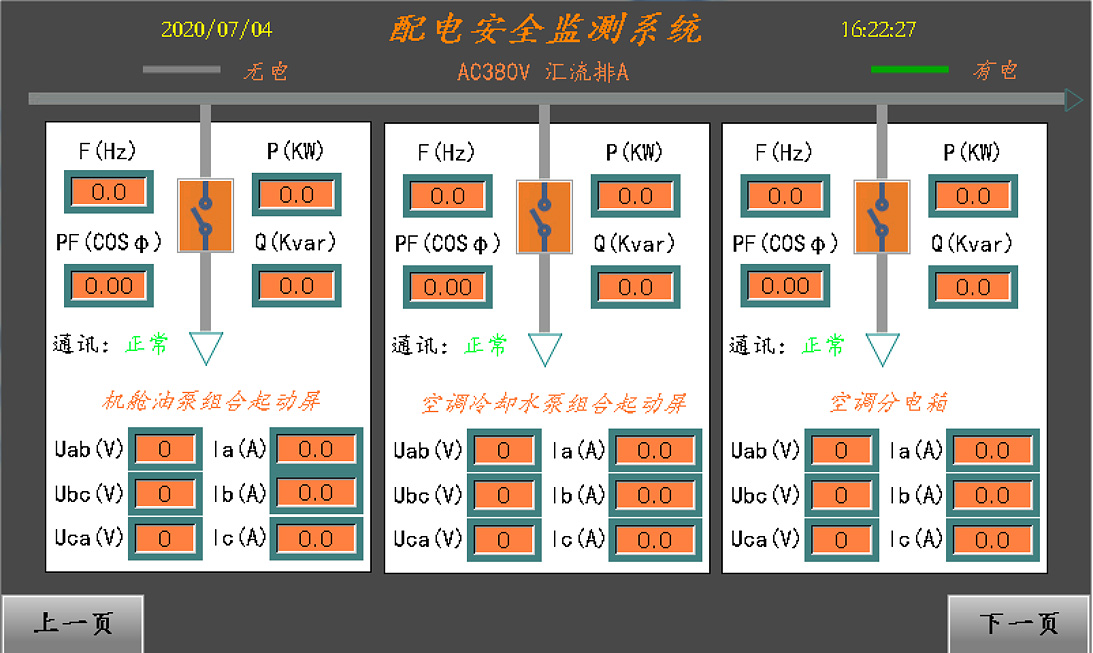

图2-3 人机界面显示
