主要用途Function
GDC系列DC/DC隔离直流型变换电源内部采用美国VICOR公司、本NEMIC -LAMBDA公司等优质电源模块。同其他直流变换电源相比具有抗干扰能力强、稳压范围宽、精度高等优点,广泛用于船舶航系统、短波电台通讯等领域。该电源输入输出完全隔离.
主要技术指标Function
1、功率: 10W ~ 1000W
2.输入电压: DC60V.12V. 24V. 36V. 110V.220V( +20%) ;
3.输出电压:额定电压+3% ;
4、纹波系数: s1% ;
5、保护功能:既有过热、过流、短路保护及欠压、极性保护;
6.工作方式:连续制;
7.防护等级: IP22 ,按协议可选IP56

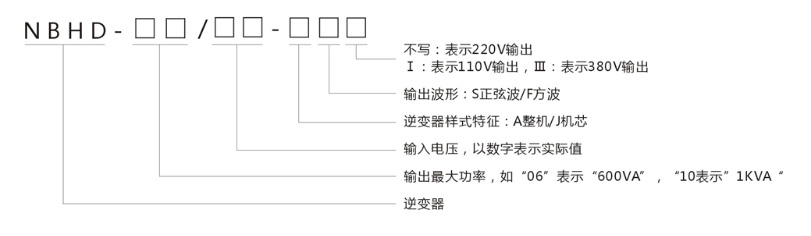

型号含义Model meaning

我公司生产的NBHD系列船用逆变器是以24V直流电源为输入,通过高频功率变换,运用新型MCU控制的双反馈环结构设计而成。交流输出220V/50Hz纯正弦波,具备优良的动态响应特征。采用了先静的微处理器控制技术,因而具有良好的动态特性和工作可靠性,具有体积小、重量轻、无噪音、免维护、高效率、操作简便等优点。
工作原理Work Principle

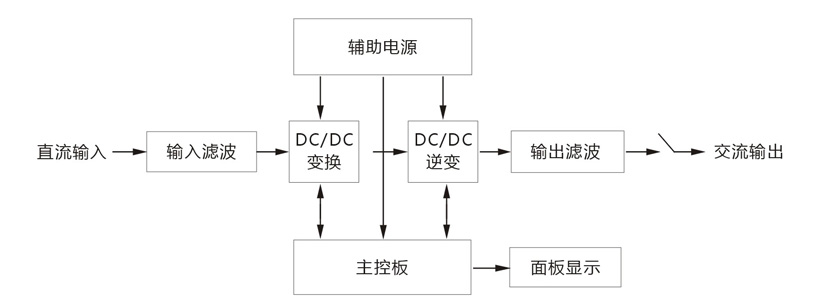

NBHD-逆变器是针对船舶使用的逆变电源的具体要求,以24V直流电源为输入,通过高频功率转换,运用新型MC U控制的双反馈环结构设计 而成。交流输出220V/50Hz纯正弦波,具备优良的动态响应特征。 由图可见, NBHD逆变器将直流输入首先经过输入滤波电路,再经过DC/DC变换,将20 ~ 30V范围内变化的直流底下升为直流高压,然后通过 -个半桥逆变电路,将直流高压变换成220V/50H z的交流输出电压,最后经过输出滤波电路,为负载提供正弦波电压。 NBHD逆变器与NBHD-6、NBHD-8、NBHD-10、NBHD-12. NBHD-15. NBHD-20、NBHD- 30七种规格。逆变器采用高频功率变换技术, 体积小,功率密度高,运行稳定可靠,可广泛应用于各类型船舶交流供电。
主要用途Function
适用于各种海洋平台、舰船,为船上相关设备提供逆变电源。

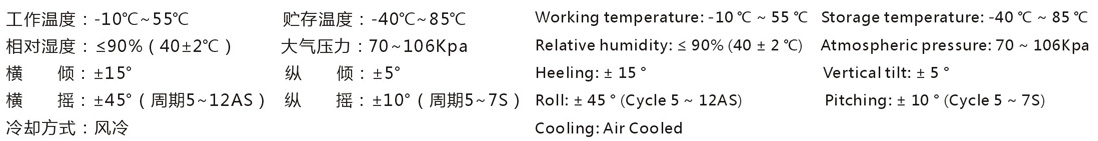

环境条件Environmental Conditions


主要用途Function
ZDZ系列直流电源转换箱是用作舰船上的直流供电设备,配备蓄池后可以不间断地向直流负载供电。
ZDZ系列直流电源转换箱主要工作原理:在交流供电时,三相380V电压由三相交流恒压变压器变换到相应低电压,再经三相全波整滤波后,获得稳定的直流输出电压,向直流负载供电,交流失电时能自动不间断转换由蓄电池供电。该设备还具有过电压、过电流、负载断路保护功能。有效的减少了蓄电池的充放电次数,提高了蓄电池的使用寿命,同时也满足了直流负载的不间断用电要求。

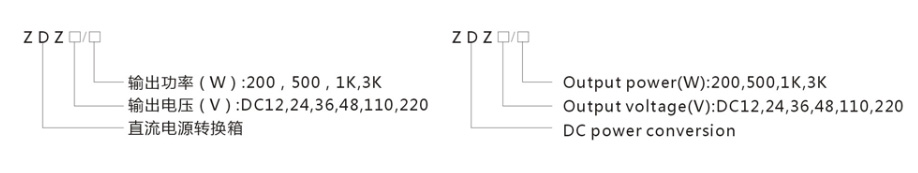

型号含义Model meaning

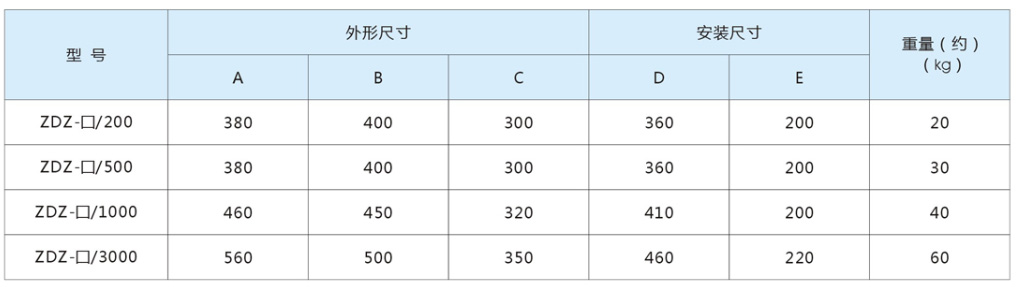

外形尺寸图表Shape dimension chart
