岸电稳压装置由装置主要由稳压供电断路器、直接/稳压供电转换开关、补偿变压器、调压器、稳压控制器、专用电量采集模块、专用温度采集模块及显示屏等组成。
      稳压回路由三相补偿变压器、三相调压变压器、电压检测单元、伺服电机控制与传动机构、保护电路等组成。调压变压器的一次绕组接成Y形，连接在稳压器的输出端，二次绕组连接补偿变压器的一次绕组，而补偿变压器的二次绕组串联在主回路中。
      其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机转动，带动调压变压器上的电刷组滑动（或滚动），调节调压变压器的二次电压，以改变补偿变压器的极性和大小，实现输出电压自动稳定在稳压精度允许的范围内，从而达到自动稳压的目的。
      当稳压装置出现故障或应急情况下，通过供电转换开关可直接切换至直接供电，岸电箱输入电源直接供电至主配电板。

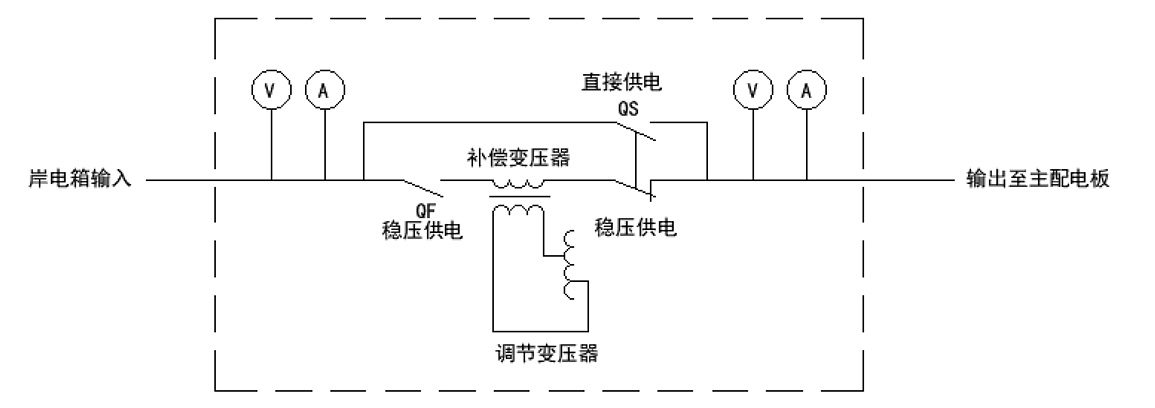

岸电稳压装置工作原理框图如下图2-1：

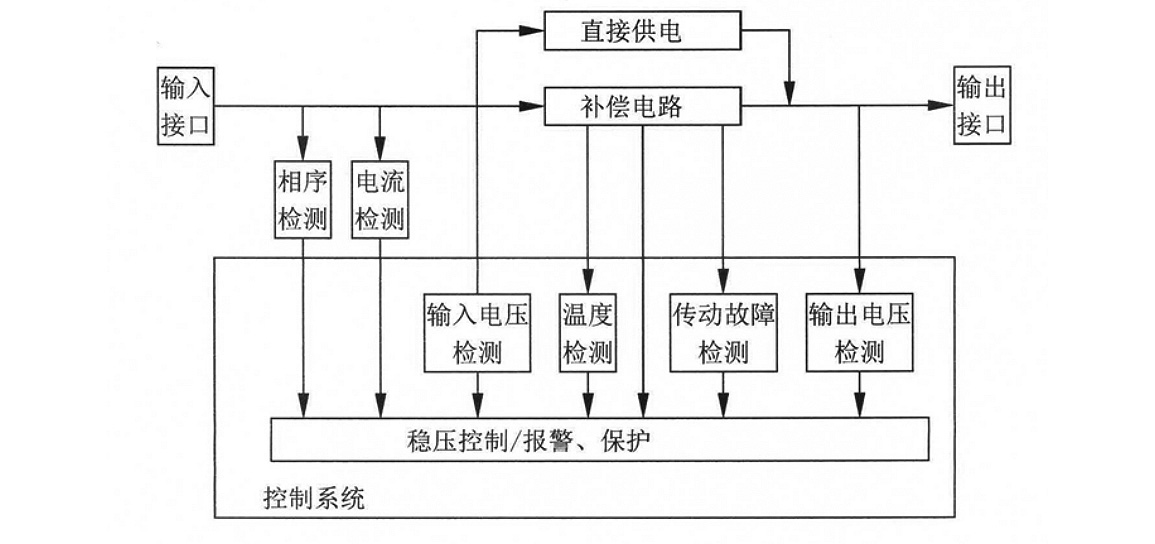

岸电稳压装置功能流程框图如下图2-2：

岸电稳压装置各主要部件功能如下：
a)补偿变压器：当一次线圈上所加电压的大小和极性发生变化时，能使串联在负载回路上的二次线圈产生幅值和极性可变的补偿电压变压器。
b)调压变压器：调压变压器是一台能自动调节二次电压的三相自耦变压器。它具有两对能自动对称滑动的电刷。伺服电机经链条带动电刷沿自耦变压器圆筒式绕组的裸露部份（滑道上）滑动，平稳地调节二次电压，以达到改变补偿电压，维持输出电压稳定。
c)调压伺服控制电路：调压伺服电机控制方式有“手动”、“自动“两种，通过门上模式选择转换开关进行手自动模式选择，“手动”模式时要提高输出电压按“升压”按钮，要降低输出电压按“降压”按钮至输出电压符合要求。“自动模式”时升压和降压检测单元自动控制，实现自动稳压工作。
d)电压检测和调节单元：检测和调节印刷电路板上的采样电压，从稳压器输出端取出采样电压和控制电压，经变压、整流、滤波及稳压后，由单片机比较器得到上限和下限及基准电压。采样电压随输出电压变化的电信号由单片机实时进行比较，当输出电压变化超过整定精度允许范围时，电压检测便发出调节输出电压指令，指令继电器或可控硅电子开关动作驱动电机精准调压，直至输出电压在瞬间恢复到整定精度允许范围。
e)越限保护装置：电压自动补偿系统设置了越限保护。越限保护由限位开关组成，当电刷滑动到两端碰撞限位开关时，其常闭接点断开，伺服电机停转。
